| 加工定制：是 | 品牌：科美达 | 磁场强度：强磁磁选机 |
| 磁系：立环高梯度励磁磁场 | 磁系数量：组合式多筒磁选机 | 干湿类型：湿式除铁机 |
| 种类：电磁除铁机 | 给矿方式：上部给矿磁选机 | 型号：CHDL |
| 用途：选矿、除铁、分离 | 别名：磁选机 | 处理能力：300m3/h |
| 电动机型号：国贸 | 电动机功率：10kw | 外形尺寸：20000mm |
| 重量：50t | 规格：立环1.5-3米 |
产品简介
概述

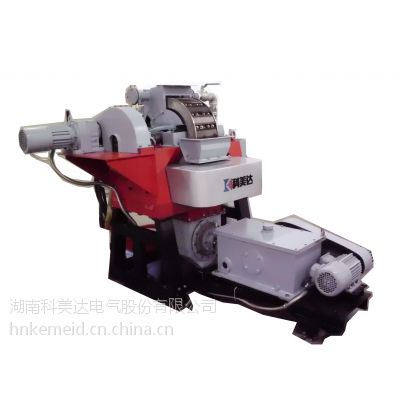

CHDL系列立环脉动高梯度磁选机是目前国内外性能、技术进的强磁选设备，该机从根本上解决了平环强磁选机和平环高梯度磁介质容易堵塞这一世界性技术难题，它具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点，该机分选弱磁性矿石实现了精矿品位高和回收***的双高优点。
主要特点
☆转环立式旋转、反冲精矿。CHDL系列磁选机采用转环立式旋转方式，对于每一组磁介质而言，冲洗精矿的方向与给矿方向相反，粗颗粒不必穿过磁介质堆便可冲洗出来，从而有效地防止了磁介质堵塞。☆设置矿浆脉动机构，驱动矿浆产生脉动流体力。在脉动流体力的作用下，矿浆中的矿粒始终处于松散状态，可提高磁性精矿的质量。☆平环高梯度磁选机对给矿粒度要求比较严格，我们研究了独特磁系结构及优化组合的磁介质，使CHDL系列磁选机给矿粒度上限达到2.0毫米，简化了现场分级作业，具有更为广泛的适应性。☆高磁场强度，背景磁场可达1.3T，介质盒表面可达2.6T。
☆特殊的介质盒设计，磁场在高密度及无序的棒介质结构产生高梯度磁场，根据磁场对物料吸附力的公式：F=K×X×B×ΔH×V，说明高梯度磁场更易于吸附磁性矿。
（F:吸力 K吸力常数 X比磁化系数 B磁场强度 ΔH磁场强度梯度 V物料体积）
☆出线盒简单美观，方便与现场接口对接。
☆具有自动预警功能，当冷却水压力不足或冷却水出水温度过高时均会声光报警提示，同时自动切断电源，限度延长线圈使用寿命。
☆工艺参数调节方便，磁场可调，转环转速可调，脉冲箱行程、频率可调，程度的确定最适合工艺参数。
☆电气控制柜采用风冷,更可靠、更安全。
工作原理
磁选机主要包括滚轮、介质盒、上铁芯组件、下铁芯组件、励磁线圈、进矿斗、精矿斗、中矿斗、尾矿斗、精矿冲洗装置和脉动发生装置。
转环（4）内装有导磁不锈钢棒介质盒或不锈钢网磁介质堆。选矿时，转环（4）作顺时针旋转，矿浆从给矿斗（6）给入，沿上铁轭（5）缝隙流经转环内圆周，磁介质在磁场中被磁化，表面形成高梯度磁场，矿浆中磁性颗粒被吸着在磁介质表面，转环（4）转动时将其带至顶部无磁场区，被精矿冲洗装置（12）的冲洗水冲入精矿斗中，非磁性颗粒经内圆周流至外圆周沿下铁轭（2）缝隙流入尾矿斗（10）中排出。
适用范围
弱磁性矿物的选矿，例如：赤铁矿、褐铁矿、菱铁矿、钛铁矿、黑钨矿、钽铌矿等。非金属矿除铁、提纯，例如：石英、长石、霞石、萤石、硅线石、锂辉、高岭土等
型号说明
实验室Lab
我公司模拟现场选矿工艺，自主研发了一条全自动化选矿流水线，包括破碎、球磨、分级、磁选、浮洗，可供客户做成套试验。配置了化验室，能够快速、准确对实验结果进行分析。试验过程中以限度模拟实际生产过程，提高试验数据可信度，为实际生产设备选型、选矿工艺流程的设计提供基础,合理数据。
产品参数（相关尺寸及数据仅供参考，以实际设计方案为准）
(中磁机)主要技术参数
| 机 型 | chdl-50-m | chdl-75-m | chdl-100-m | chdl-125-m | chdl-150-m | chdl -175-m | chdl-200-m | chdl -250-m | chdl -300-m |
| 转环外径 （mm） | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 | 3000 |
| 转环转速 （r/min） | 0.3～3 | 0.3～3 | 0.5～4 | 0.5～4 | 0.5～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 给矿粒度(mm),(200目％) | 1 | 1 | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) |
| 给矿浓度 （％） | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 |
| 矿浆通过能力（m?/h） | 0.25～0.5 | 0.5～1.0 | 12.5～20 | 20～50 | 50～100 | 75～150 | 100～200 | 200～400 | 350～650 |
| 干矿处理量 （t/h） | 0.03～0.125 | 0.06～0.25 | 4～7 | 10～18 | 20～30 | 30～50 | 50～80 | 100～150 | 150～250 |
| 额定背景场强T） | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| 额定激磁电流A） | 1200 | 1100 | 650 | 850 | 950 | 1200 | 1200 | 1400 | 1400 |
| 额定激磁电压V） | 8.3 | 12 | 26.5 | 23 | 28 | 31 | 35 | 45 | 62 |
| 额定激磁功率（kW） | 10 | 13 | 17 | 19 | 27 | 37 | 40 | 63 | 87 |
| 转环电动机功率（kW） | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 4 | 7.5 | 11 | 18.5 |
| 脉动电动机功率（kW） | 0.37 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 | 18.5 |
| 脉动冲程 （mm） | 0～40 | 0～40 | 0～30 | 0～20 | 0～30 | 0～30 | 0～30 | 0～30 | 0～30 |
| 脉动冲次 （次/分） | 0～400 | 0～400 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 |
| 供水压力 （MPa） | 0.1～0.2 | 0.1～0.2 | 0.2～0.3 | 0.15～0.3 | 0.2～0.3 | 0.2～0.3 | 0.2～0.3 | 0.2～0.4 | 0.2～0.4 |
| 耗水量（m?/h） | 0.75～1.5 | 1.5～2.5 | 10～20 | 30～45 | 60～90 | 80～120 | 100～150 | 200～300 | 350～530 |
| 冷却水水量（m?/h） | 1.5～2 | 1.5～2 | 2～2.5 | 2.5～3 | 3～4 | 4～5 | 5～6 | 6～7 | 8～10 |
| 主机重量（t） | 1.7 | 3 | 6 | 14 | 20 | 35 | 50 | 105 | 175 |
| 部件重量（t） | 0.3 | 0.6 | 2.22 | 4 | 5 | 11 | 14 | 15 | 16 |
| 外形尺寸长×宽×高mm | 1800×1400×1320 | 2000×1360×1680 | 2700×2000×2400 | 3200×2340×2700 | 3600×2900×3200 | 3900×3300×3800 | 4200×3550×4200 | 5800×5000×5400 | 6600×5300×6400 |
注:
1.选型原则:以矿浆通过能力为标准.
2.非金属矿按干矿处理量选型时,干矿处理量为上表标准的1/2.
(强磁机)主要技术参数
| CHDL-50T (T3) | CHDL -75T(T3) | CHDL -100T(T3) | CHDL -125T(T3) | CHDL -150T(T3) | CHDL -175T (T3) | CHDL -200T(T3) | CHDL -250T(T3) | CHDL -300T (T3) | |
| 转环外径 （mm） | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 | 3000 |
| 转环转速 （r/min） | 0.3～3 | 0.3～3 | 0.5～4 | 0.5～4 | 0.5～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 给矿粒度(mm) (200目％) | 1 | 1 | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) | 1.2(30～100) |
| 给矿浓度 （％） | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 | 10～40 |
| 矿浆通过能力（m?/h） | 0.25～0.5 | 0.5～1.0 | 12.5～20 | 20～50 | 50～100 | 75～150 | 100～200 | 200～400 | 350～650 |
| 干矿处理量 （t/h） | 0.03～0.125 | 0.06～0.25 | 4～7 | 10～18 | 20～30 | 30～50 | 50～80 | 100～150 | 150～250 |
| 额定背景场强 （T） | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) | 1(1.3) |
| 额定激磁电流 （A） | 1200 | 1200 | 1200 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| 额定激磁电压 （V） | 13.4(20.3) | 20.3(25) | 26.5(37.8) | 28.5(40) | 34.7(44.3) | 38.2(51.5) | 39.2(56.2) | 56(78) | 80(93) |
| 额定激磁功率 （kW） | 16(24.4) | 24.4(30) | 31.8(45.4) | 40(56) | 46.8(62) | 53.5(72) | 55(78.7) | 78.4(109.2) | 112(130.2) |
| 转环电动机功率 （kW） | 1.1 | 1.1 | 1.5 | 3 | 4 | 7.5 | 11 | 15 | 18.5 |
| 脉动电动机功率 （kW） | 0.37 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 | 18.5 |
| 脉动冲程 （mm） | 0～40 | 0～40 | 0～30 | 0～20 | 0～30 | 0～30 | 0～30 | 0～30 | 0～30 |
| 脉动冲次 （次/分） | 0～400 | 0～400 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 | 0～300 |
| 供水压力 （MPa） | 0.1～0.2 | 0.1～0.2 | 0.2～0.3 | 0.15～0.3 | 0.2～0.3 | 0.2～0.3 | 0.2～0.3 | 0.2～0.4 | 0.2～0.4 |
| 耗水量（m?/h） | 0.75～1.5 | 1.5～2.5 | 10～20 | 30～45 | 60～90 | 80～120 | 100～150 | 200～300 | 350～530 |
| 冷却水水量 （m?/h） | 1.5～2 | 1.5～2 | 2～2.5 | 2.5～3 | 3～4 | 4～5 | 5～6 | 6～7 | 8～10 |
| 主机重量（t） | 2.1 | 3.6 | 6.8 | 16 | 25.5(26.8) | 41.3(42.6) | 55(57) | 113(118) | 188(196) |
| 部件重量（t） | 0.5 | 0.9 | 2.5 | 6 | 5.8(7.6) | 9(11.5) | 20(21.5) | 19.5(22) | 21(22) |
| 外形尺寸(长×宽×高,mm) | 1400×2000×1600 | 1500×2000×2100 | 2100×2600×2800 | 2600×2950×3150 | 2950×3550×3600 | 3600×3370×4100 | 4200×3700×4630 | 5650×5150×5900 | 6450×5500×6550 |
注:
1.选型原则:以矿浆通过能力为标准.
2.非金属矿按干矿处理量选型时,干矿处理量为上表标准的1/2.
3.根据选矿效果,非金属选矿建议不配脉动箱,如客户需要,可配脉动箱部件.
4.技术参数主机重量、部件重量、外形尺寸栏为不带脉动箱磁选机参数.
